| MOQ: | 1 miếng |
| bao bì tiêu chuẩn: | Cáp 1 mảnh được đóng gói vào 1 hộp, |
| Thời gian giao hàng: | 2~3 ngày |
| phương thức thanh toán: | T/T, Western Union, L/C |
| khả năng cung cấp: | 100.000 chiếc mỗi tháng |

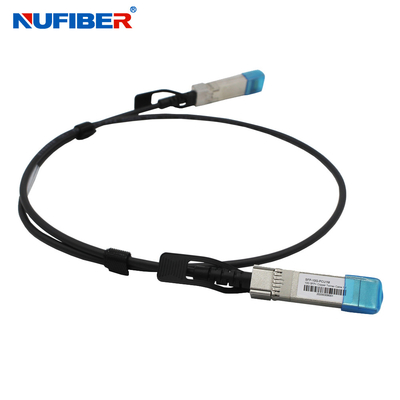

Tốc độ cao 10Gb / s SFP + Cáp đồng kết nối trực tiếp 10G-DAC-1M
Mô tả
Nufiber's tốc độ cao SFP + Direct Attach Cable (DAC) cung cấp hiệu suất cao trong các ứng dụng mạng 10 Gigabit Ethernet (10GbE),sử dụng một đầu nối SFP + nâng cao để gửi dữ liệu 10Gbps thông qua một máy phát và máy nhận ghép nối qua một cáp twinax mỏngChúng phù hợp với tiêu chuẩn điện SFF-8431, SFF-8083 và tiêu chuẩn cơ khí SFF-8432, tiêu chuẩn EEPROM SFF-8472.
Các đặc điểm chính
Ứng dụng
Các thông số kỹ thuật
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị |
| Nhiệt độ khoang hoạt động | Tiêu chuẩn Tc | 0 | 25 | 70 | °C |
| Nhiệt độ lưu trữ | T | -40 | 85 | °C | |
| Điện áp cung cấp điện | Vcc | 3.13 | 3.3 | 3.47 | V |
| Sự phân tán quyền lực | PD | 0.5 | W | ||
| Độ ẩm tương đối | RH | 5 | 95 | % | |
| Tỷ lệ dữ liệu | 10.5 | Gbps |
| Loại thử nghiệm | Điểm thử | Mục tiêu | Ghi chú |
| Máy điện Đặc điểm | Chế độ khác biệt RL ((SDDII) | 0.01 Đơn vị đo: dB | SFF 8431 |
| Mất hoàn trả chế độ chung (SCCII) | 0.01 Đơn vị đo: dB | SFF 8431 | |
| Tiếp theo | <-26dB từ 1MHz đến 11GHz | / | |
| Phòng cáp | 100+/ -100hm Thời gian tăng 30 PS (20% - 80%) | (20% ~ 80%) | |
| Phân lệch mất tích chèn | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Môi trường Đặc điểm | Nhiệt độ hoạt động | -40~85°C | Phạm vi nhiệt độ hoạt động của cáp |
| Sốc nhiệt | Hiệu suất điện đáp ứng yêu cầu thông số kỹ thuật | EIA-364-32D. Phương pháp A TC-1. -55 10 85C,100 chu kỳ, 15 phút, ở lại | |
| Nhiệt độ và độ ẩm chu kỳ | Hiệu suất điện đáp ứng yêu cầu thông số kỹ thuật | EIA-364-31 Phương pháp III,kiểm tra Điều kiện A | |
| Xịt muối | 48 giờ phun muối sau khi vỏ diện tích ăn mòn dưới 5% | EIA-364-26 | |
| Tuổi thọ nhiệt độ | Hiệu suất đáp ứng yêu cầu thông số kỹ thuật | EIA-364-17B w/ RH, ẩm nhiệt 85C ở 85% RH trong 500 giờ | |
| Máy móc Đặc điểm | Rung động cơ học | Hiệu suất đáp ứng yêu cầu thông số kỹ thuật | EIA-364-28E.11 TC-VII, Điều kiện thử nghiệm D 15 phút trên trục X, Y, Z. |
| Lưu giữ cắm cáp trong lồng | 90N Min. | Không có thiệt hại chức năng cho nút cáp dưới 90N. Theo SFF-8432 Rev 5.0 EIA-455-6B | |
| Chế độ giữ cáp trong cắm | 90N Min. | Kẹp và cú sốc theo EIA-364-27B, TC-G, 3 lần trong 6 hướng, 100g, 6ms | |
| Sốc cơ khí | Hiệu suất đáp ứng yêu cầu thông số kỹ thuật | SFF-8432 Rev 5.0 | |
| Đặt cắm cáp | 18N ((Max.) | SFF-8432 Rev 5.0 | |
| Cắt cắm cáp | 12.5N ((Max.) | EIA-364-09; thực hiện các chu kỳ cắm Cắm và Tối chứa tỷ lệ kết hợp: | |
| Độ bền | Không có dấu hiệu tổn thương về thể chất. | 250 lần/giờ |
Thông tin đặt hàng
| Số phần | Tỷ lệ dữ liệu | Chiều dài cáp | Đường đo dây | Bộ kết nối | Phạm vi nhiệt |
| 10G-DAC-3M | Tối đa 10,5 Gbps | 3m | 30AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-5M | Tối đa 10,5 Gbps | 5m | 24AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-7M | Tối đa 10,5 Gbps | 7m | 24AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-9M | Tối đa 10,5 Gbps | 9m | 24AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-10M | Tối đa 10,5 Gbps | 10m | 24AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-12M | Tối đa 10,5 Gbps | 12m | 24AWG | Đồng hoạt động | 0-70°C |
| 10G-DAC-15M | Tối đa 10,5 Gbps | 15m | 24AWG | Đồng hoạt động | 0-70°C |
Triển lãm sản phẩm
|
|
