| MOQ: | 1 mảnh |
| bao bì tiêu chuẩn: | Cáp 1 mảnh được đóng gói vào 1 hộp, |
| Thời gian giao hàng: | 2~3 ngày |
| phương thức thanh toán: | T/T, Western Union, L/C |
| khả năng cung cấp: | 100.000 PC mỗi tháng |
Cáp đồng gắn trực tiếp SFP+ 10Gb/s tốc độ cao DAC 1-15M Tùy chỉnh
Mô tả
Cáp gắn trực tiếp (DAC) SFP+ tốc độ cao của Nufiber cung cấp hiệu suất cao trong các ứng dụng mạng Ethernet 10 Gigabit (10GbE), sử dụng đầu nối SFP+ nâng cao để gửi dữ liệu 10Gbps thông qua một cặp bộ phát và bộ thu trên cáp twinax mỏng. Chúng tuân thủ các tiêu chuẩn điện SFF-8431, SFF-8083 và tiêu chuẩn cơ học SFF-8432, tiêu chuẩn EEPROM SFF-8472.
Các tính năng chính
Ứng dụng
Thông số kỹ thuật
| Thông số | Ký hiệu | Tối thiểu | Điển hình | Tối đa | Đơn vị |
| Nhiệt độ vỏ hoạt động | Tiêu chuẩn Tc | 0 | 25 | 70 | °C |
| Nhiệt độ bảo quản | Ts | -40 | 85 | °C | |
| Điện áp nguồn | Vcc | 3.13 | 3.3 | 3.47 | V |
| Tiêu tán điện năng | PD | 0.5 | W | ||
| Độ ẩm tương đối | RH | 5 | 95 | % | |
| Tốc độ dữ liệu | 10.5 | Gbps |
| Loại kiểm tra | Mục kiểm tra | Mục tiêu | Tham khảo |
| Điện Đặc điểm |
RL chế độ vi sai (SDDII) | 0.01 Đơn vị đo: dB |
SFF 8431 |
| Suy hao trở lại chế độ chung (SCCII) |
0.01 Đơn vị đo: dB |
SFF 8431 | |
| NEXT | <-26dB từ 1MHz đến 11GHz | / | |
| Trở kháng lắp ráp cáp | 100+/ -100hm Thời gian tăng 30 ps (20 %- 80 %) |
(20%~80 %) | |
| Độ lệch suy hao chèn | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Môi trường Đặc điểm |
Nhiệt độ hoạt động | -40~85°C | Phạm vi nhiệt độ hoạt động của cáp |
| Sốc nhiệt | Hiệu suất điện đáp ứng yêu cầu kỹ thuật |
EIA-364-32D. Phương pháp A. TC-1. -55 10 85C,100 chu kỳ, 15 phút, thời gian dừng |
|
| Nhiệt độ & Độ ẩm tuần hoàn | Hiệu suất điện đáp ứng yêu cầu kỹ thuật |
EIA-364-31 Phương pháp III, Kiểm tra Cond A |
|
| Phun muối | 48 giờ phun muối sau vỏ vùng ăn mòn nhỏ hơn 5% |
EIA-364-26 | |
| Tuổi thọ nhiệt | Hiệu suất đáp ứng yêu cầu kỹ thuật | EIA-364-17B w/ RH, Ẩm nhiệt 85C ở 85% RH trong 500 giờ |
|
| Cơ khí Đặc điểm |
Rung cơ học | Hiệu suất đáp ứng yêu cầu kỹ thuật | EIA-364-28E.11 TC-VII, Kiểm tra Cond. D 15 phút trong trục X,Y,Z. |
| Giữ phích cắm cáp trong lồng | 90N Tối thiểu | Không có hư hỏng chức năng cho phích cắm cáp dưới 90N. Theo SFF-8432 Rev 5.0 EIA-455-6B | |
| Giữ cáp trong phích cắm | 90N Tối thiểu | Kẹp và Sốc theo EIA-364-27B, TC-G, 3 lần theo 6 hướng, 100g, 6ms | |
| Sốc cơ học | Hiệu suất đáp ứng yêu cầu kỹ thuật | SFF-8432 Rev 5.0 | |
| Chèn phích cắm cáp | 18N (Tối đa) | SFF-8432 Rev 5.0 | |
| Trích xuất phích cắm cáp | 12.5N (Tối đa) | EIA-364-09; thực hiện các chu kỳ cắm Tốc độ kết nối phích cắm và ổ cắm: | |
| Độ bền | 50 Lần. Không có bằng chứng về hư hỏng vật lý | 250 lần/giờ |
Thông tin đặt hàng
| Mã sản phẩm | Tốc độ dữ liệu | Chiều dài cáp | Đo dây | Đầu nối | Phạm vi nhiệt độ |
| 10G-DAC-3M | Lên đến 10,5 Gbps | 3m | 30AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-5M | Lên đến 10,5 Gbps | 5m | 24AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-7M | Lên đến 10,5 Gbps | 7m | 24AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-9M | Lên đến 10,5 Gbps | 9m | 24AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-10M | Lên đến 10,5 Gbps | 10m | 24AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-12M | Lên đến 10,5 Gbps | 12m | 24AWG | Đồng hoạt động | 0-70℃ |
| 10G-DAC-15M | Lên đến 10,5 Gbps | 15m | 24AWG | Đồng hoạt động | 0-70℃ |

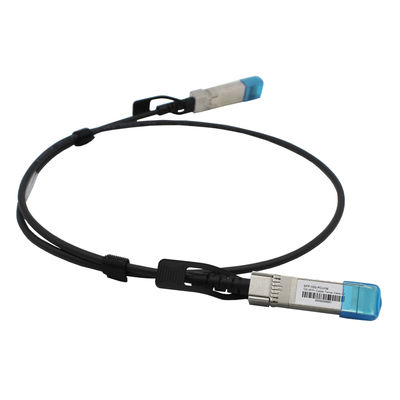

Hiển thị sản phẩm
Đóng gói và Vận chuyển
Chào mừng bạn đến gửi yêu cầu cho chúng tôi! Trực tuyến 7/24 giờ!
|
|
