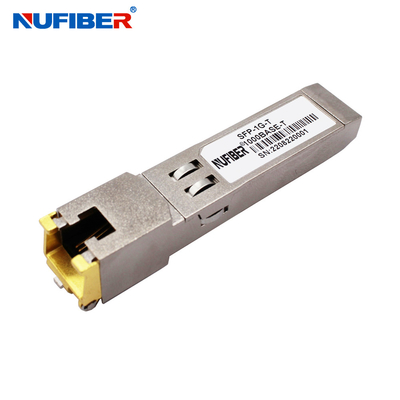

Mô-đun RJ45 100m Bộ thu phát SFP đồng 10/100 / 1000BASE-T
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | NUFIBER |
Chứng nhận: | CE FCC Rohs |
Số mô hình: | SFP-GE-T |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
chi tiết đóng gói: | 10 cái / túi nhựa, 500 cái / thùng |
Thời gian giao hàng: | Trong vòng 1-3 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union, Thẻ tín dụng |
Khả năng cung cấp: | 10.000 PCS mỗi tháng |
Thông tin chi tiết |
|||
Tốc độ dữ liệu: | 1,25Gb / giây | Khoảng cách: | 100m |
---|---|---|---|
Kết nối: | RJ45 | DDM: | Ủng hộ |
Nguồn cấp: | 3,3V | nhiệt độ làm việc: | 0 ~ 70 ℃ |
Khả năng tương thích: | Cisco, HP, Huawei, Finisar ... | nhà chế tạo: | Đúng |
Điểm nổi bật: | Bộ thu phát SFP 1,25G 100m,Bộ thu phát SFP đồng CE |
Mô tả sản phẩm
Tùy chỉnh 10/100/1000BASE-T SFP Copper RJ-45 Mô-đun thu phát 100m Bộ thu phát SFP đồng
Sự mô tả
Bộ thu phát SFP bằng đồng 10/100/1000 là mô-đun hiệu suất cao, tiết kiệm chi phí tuân thủ các tiêu chuẩn Gigabit Ethernet và 10/100/1000BASE-T như được chỉ định trong IEEE 802. 3-2002 và IEEE 802.3ab, hỗ trợ 10/100/1000Mbps tốc độ dữ liệu lên đến 100 mét với cáp xoắn đôi loại 5 không có vỏ bọc.
GLC-T10/100/1000 hỗ trợ liên kết dữ liệu song công hoàn toàn 10/100/1000 Mbps với tín hiệu Điều chế biên độ xung (PAM) 5 mức.Tất cả bốn cặp trong cáp được sử dụng với tốc độ ký hiệu là 250Mbps trên mỗi cặp.
GLC-T10/100/1000 cung cấp thông tin ID sê-ri tiêu chuẩn tuân thủ SFP MSA, có thể được truy cập bằng địa chỉ A0h qua giao thức CMOS EEPROM nối tiếp 2 dây.IC vật lý cũng có thể được truy cập thông qua bus nối tiếp 2 dây tại địa chỉ ACh.
Đặc trưng
- Liên kết dữ liệu hai chiều lên tới 1,25Gb/s
- Dấu chân SFP có thể cắm nóng
- Phạm vi nhiệt độ trường hợp mở rộng (-40°C đến +85°C )
- Vỏ hoàn toàn bằng kim loại cho EMI thấp
- Tản điện thấp
- Cụm đầu nối RJ-45 nhỏ gọn
- Thông tin sản phẩm chi tiết trong EEPROM
- Nguồn đơn +3.3V
- Truy cập vào IC lớp vật lý thông qua bus nối tiếp 2 dây
- Hoạt động 10/100/1000 BASE-T trong hệ thống máy chủ với giao diện SGMII
- Tuân thủ SFP MSA
- Tương thích với IEEE Std 802.3TM-2002
- Tuân thủ FCC 47 CFR Phần 15, Loại B
- Sản phẩm tuân thủ RoHS
Các ứng dụng
- 1,25 Gigabit Ethernet qua cáp Cat 5
- Chuyển đổi/Bộ định tuyến sang Liên kết chuyển đổi/Bộ định tuyến
- I/O tốc độ cao cho máy chủ tập tin
Thông số quang học
Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa. | Các đơn vị | Ghi chú/Điều kiện |
Nguồn cung hiện tại | Là | 320 | 375 | mA | Công suất tối đa 1,2W trên toàn dải điện áp và nhiệt độ.Xem lưu ý thận trọng bên dưới | |
Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3,47 | V | Tham chiếu đến GND |
Đột biến hiện nay | khởi nghĩa | 30 | mA | Cắm nóng trên dòng trạng thái ổn định.Xem lưu ý thận trọng |
Tham số | Biểu tượng | tối thiểu | tối đa. | Các đơn vị | Ghi chú/Điều kiện |
Đầu ra SFP THẤP | VOL | 0 | 0,5 | V | Kéo 4,7 nghìn đến 10 nghìn lên host_Vcc. |
Đầu ra SFP CAO | VOH | máy chủ_Vcc -0,5 | máy chủ_Vcc + 0,3 | V | Kéo 4,7 nghìn đến 10 nghìn lên host_Vcc. |
Đầu vào SFP THẤP | VIL | 0 | 0,8 | V | Kéo 4,7k đến 10k lên Vcc. |
Đầu vào SFP CAO | 2 | Vcc + 0,3 V | V | Kéo 4,7k đến 10k lên Vcc. |
Đường truyền-SFP | ||||||
Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa. | Các đơn vị | Ghi chú/Điều kiện |
tần số dòng | fL | 125 | MHz | Mã hóa 5 cấp, theo IEEE 802.3 | ||
Trở kháng đầu ra Tx | Zout, TX | 100 | Om | sự khác biệt | ||
Trở kháng đầu vào Rx | Zin, RX | 100 | Om | sự khác biệt |
