| MOQ: | 1 piece |
| bao bì tiêu chuẩn: | 10pcs/plastic bag, 500pcs/carton |
| Thời gian giao hàng: | Within 1-3 work days |
| phương thức thanh toán: | L/C, T/T, Western Union,Credit Card |
| khả năng cung cấp: | 10,000 pcs per month |

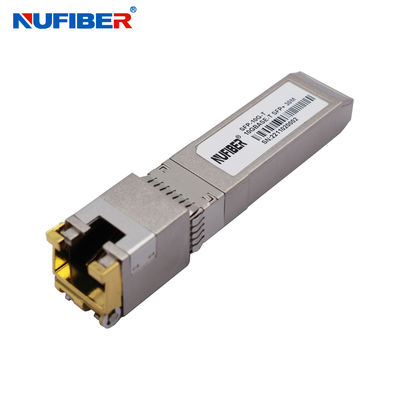

OEM 10G đồng RJ45 Module 30m 10G UTP Cable Module tương thích với Cisco
SFP + -10GBASE-T Copper Small Form Pluggable (SFP) máy thu được dựa trên SFP Multi Source Agreement (MSA). Chúng tương thích với 10Gbase-T / 5Gbase-T / 2.Tiêu chuẩn 5Gbase-T / 1000base-T như được chỉ định trong IEEE Std 802.3. SFP+-10GBASE-T sử dụng chân RX_LOS của SFP để chỉ ra liên kết. Nếu kéo chân TX_DISABLE của SFP, PHY IC sẽ được đặt lại.
Chiều dài cáp
| Tiêu chuẩn | Cáp | Thể tiếp cận | Cổng chủ |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | Các loại: | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | Các loại: | 100m | 1000base-FX |
Các thông số quang học
| Parameter | Biểu tượng | Chưa lâu. | Thông thường | Max. | Đơn vị | Ghi chú/Điều kiện |
| Dòng cung cấp | Có | 320 | 375 | mA | 1.2W công suất tối đa trên phạm vi điện áp và nhiệt độ đầy đủ. Xem lưu ý cảnh báo bên dưới | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3.47 | V | Đề cập đến GND |
| Dòng điện giật | Sản xuất | 30 | mA | Điện nóng trên dòng điện trạng thái ổn định. Xem lưu ý cảnh báo |
Các tín hiệu tốc độ thấp
| Các tín hiệu tốc độ thấp, đặc điểm điện tử | |||||
| Parameter | Biểu tượng | Khoảng phút | Tối đa | đơn vị | Ghi chú/Điều kiện |
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k đến 10k kéo lên host_Vcc, |
| SFP đầu ra cao | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k đến 10k kéo lên host_Vcc, |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k đến 10k kéo lên Vcc, |
| SFP input cao | HIV | 2 | Vcc + 0.3 | V | 4.7k đến 10k kéo lên Vcc, |
Giao diện điện tốc độ cao
| Giao diện điện tốc độ caoĐường truyền-SFP | ||||||
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | đơn vị | Ghi chú/Điều kiện |
| Tần số đường dây | fL | 125 | MHz | Mã hóa 5 cấp, mỗi | ||
| Tx Kháng ra | Zout, TX | 100 | Ohm | Phân biệt, cho tất cả | ||
| Rx Kháng input | Zin, RX. | 100 | Ohm | Phân biệt, cho tất cả | ||
| Giao diện điện tốc độ cao, Host-SFP | ||||||
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | đơn vị | Ghi chú/Điều kiện |
Nhập dữ liệu kết thúc duy nhất | Vinsing | 250 | 1200 | mV | Một đầu | |
Dữ liệu đầu ra kết thúc duy nhất | Chúc mừng | 350 | 800 | mV | Một đầu | |
| Thời gian tăng / giảm | Tr,Tf | 175 | psc | 20%-80% | ||
| Tx Kháng vào | Zin | 50 | Ohm | Một đầu | ||
| Rx Kháng thoát | Zout | 50 | Ohm | Một đầu | ||
Hiển thị sản phẩm
Triển lãm nhà máy
|
|
