| MOQ: | 1 miếng |
| bao bì tiêu chuẩn: | 1 mảnh cáp được đóng gói vào 1 hộp, |
| Thời gian giao hàng: | 2 ~ 3 ngày |
| phương thức thanh toán: | T / T, Western Union, L / C |
| khả năng cung cấp: | 100.000 chiếc mỗi tháng |

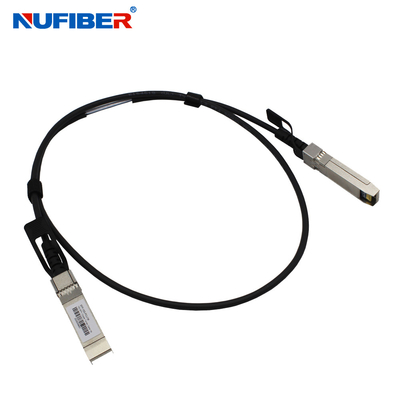

Tốc độ cao 10Gb / s SFP + Cáp đồng DAC gắn trực tiếp 1-15M Tùy chỉnh
Sự mô tả
Cáp gắn trực tiếp (DAC) SFP + tốc độ cao của Nufiber cung cấp hiệu suất cao trong các ứng dụng mạng 10 Gigabit Ethernet (10GbE), sử dụng đầu nối SFP + nâng cao để gửi dữ liệu 10Gbps thông qua một bộ phát và bộ thu được ghép nối qua cáp twinax mỏng.Chúng phù hợp với tiêu chuẩn điện SFF-8431, SFF-8083 và tiêu chuẩn cơ khí SFF-8432, tiêu chuẩn EEPROM SFF-8472.
Các tính năng chính
Đăng kí
Thông số kỹ thuật
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị |
| Nhiệt độ trường hợp hoạt động | Tc tiêu chuẩn | 0 | 25 | 70 | ° C |
| Nhiệt độ bảo quản | Ts | -40 | 85 | ° C | |
| Điện áp cung cấp | Vcc | 3,13 | 3,3 | 3,47 | V |
| Sự thât thoat năng lượng | PD | 0,5 | W | ||
| Độ ẩm tương đối | RH | 5 | 95 | % | |
| Tốc độ dữ liệu | 10,5 | Gb / giây |
| Loại thử nghiệm | Mục kiểm tra | Mục tiêu | Tài liệu tham khảo |
| Điện Đặc điểm |
Chế độ vi sai RL (SDDII) | 0,01 <f <4,1;<-12 + 2 * SQRT (f) 4. 1 <f <11.1;<-6,3 + 13 * log10 (f / 5,5) Trong đó f tính bằng GHz Đơn vị đo: dB |
SFF 8431 |
| Chế độ thông thường trả lại mất mát (SCCII) |
0,01 <f <2,5;<-7 + 1,6 (f) 2,5 <f <11,1;<-3 Trong đó f tính bằng GHz Đơn vị đo: dB |
SFF 8431 | |
| TIẾP THEO | <-26dB từ 1MHz đến 11GHz | / | |
| Trở kháng lắp ráp cáp | 100 + / -100hm Thời gian tăng 30 ps (20% - 80%) |
(20% ~ 80%) | |
| Chèn lệch mất mát | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Thuộc về môi trường Đặc điểm |
Nhiệt độ hoạt động | -40 ~ 85 ° C | Cáp hoạt động temp.range |
| Sốc nhiệt | Hiệu suất điện đáp ứng yêu cầu đặc điểm kỹ thuật |
ĐTM-364-32D.Phương pháp A. TC-1.-55 10 85C, 100 chu kỳ, 15 phút, ở lại |
|
| Nhiệt độ theo chu kỳ.& Độ ẩm | Hiệu suất điện đáp ứng yêu cầu đặc điểm kỹ thuật |
EIA-364-31 Phương pháp III, Thử nghiệm Cond A |
|
| Xịt muối | 48 giờ phun muối sau khi bỏ vỏ khu vực ăn mòn ít hơn 5% |
EIA-364-26 | |
| Nhiệt độ cuộc sống | Hiệu suất đáp ứng yêu cầu đặc điểm kỹ thuật | EIA-364-17B w / RH, Damp nhiệt 85C ở 85% RH trong 500 giờ |
|
| Cơ khí Đặc điểm |
MechanicaI Vibration | Hiệu suất đáp ứng yêu cầu đặc điểm kỹ thuật | EIA-364-28E.11 TC-VII, Thử nghiệm Cond.D 15 phút theo trục X, Y, Z. |
| Giữ lại phích cắm cáp trong lồng | 90N Tối thiểu. | Không có hư hỏng chức năng nào đối với phích cắm cáp dưới 90N.Theo SFF-8432 Rev 5.0 EIA-455-6B | |
| Giữ cáp trong phích cắm | 90N Tối thiểu. | Kẹp và Chống sốc cho mỗi EIA-364-27B, TC-G, 3 lần trong 6 hướng, 100g, 6ms | |
| Sốc cơ khí | Hiệu suất đáp ứng yêu cầu đặc điểm kỹ thuật | SFF-8432 Phiên bản 5.0 | |
| Chèn cắm cáp | 18N (Tối đa) | SFF-8432 Phiên bản 5.0 | |
| Rút phích cắm cáp | 12,5N (Tối đa) | ĐTM-364-09;thực hiện chu kỳ cắm Tỷ lệ cắm và tiếp nhận: | |
| Độ bền | 50 Thời gian.Không có bằng chứng về thiệt hại vật chất | 250 lần / giờ |
Thông tin đặt hàng
| Một phần số | Tốc độ dữ liệu | Chiều dài cáp | Thước đo dây | Kết nối | Nhiệt độ.Phạm vi |
| 10G-DAC-3M | Lên đến 10,5 Gb / giây | 3m | 30AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-5M | Lên đến 10,5 Gb / giây | 5m | 24AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-7M | Lên đến 10,5 Gb / giây | 7m | 24AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-9M | Lên đến 10,5 Gb / giây | 9m | 24AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-10M | Lên đến 10,5 Gb / giây | 10m | 24AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-12M | Lên đến 10,5 Gb / giây | 12m | 24AWG | Đồng hoạt động | 0-70 ℃ |
| 10G-DAC-15M | Lên đến 10,5 Gb / giây | 15m | 24AWG | Đồng hoạt động | 0-70 ℃ |
Trưng bày sản phẩm
Đóng hàng và gửi hàng
Chào mừng bạn đến gửi yêu cầu cho chúng tôi!7/24 giờ trực tuyến!
|
|
