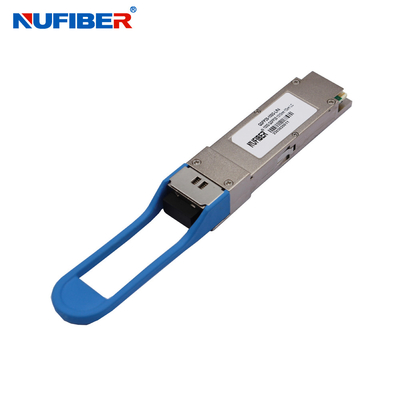

Bộ thu phát quang QSFP 10KM LC, 100G QSFP28 LR4 CWDM4 cho HP H3C
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | NuFiber |
Chứng nhận: | CE FCC Rohs |
Số mô hình: | QSFP28-100G-LR4 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
chi tiết đóng gói: | 4 cái / tấm nhựa, |
Thời gian giao hàng: | Trong vòng 1-3 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union, Thẻ tín dụng |
Khả năng cung cấp: | 10.000 PCS mỗi tháng |
Thông tin chi tiết |
|||
Tốc độ dữ liệu: | 100Gb / giây | Bước sóng: | 1270-1330nm |
---|---|---|---|
Khoảng cách: | 20 nghìn triệu | Tư nối: | LC |
DDM: | Ủng hộ | Loại sợi: | Chế độ đơn |
Nguồn cấp: | 3,3V | Khả năng tương thích: | Huawei, Cisco, HP, H3C ... |
Điểm nổi bật: | Bộ thu phát quang QSFP28 LC,Bộ thu phát quang 100G LC,CWDM4 100G QSFP28 LR4 |
Mô tả sản phẩm
Tương thích Huawei 100G QSFP28 LR4 20KM LC Receptacle Mô-đun thu phát quang DDM 1310nm
Bộ thu phát quang LC 100G QSFP28 LR4 10KM với qsfp 100g cwdm4 hỗ trợ cisco huawei finish
(QSFP28-100G-LR4)
Bộ thu phát QSFP28 100Gb / s 20km
Có thể cắm nóng, Đầu nối LC hai mặt, Chế độ đơn
1270 nm, 1290 nm, 1310 nm và 1330 nm
Sự mô tả
QSFP28-100G-LR4 là một mô-đun thu phát được thiết kế cho các ứng dụng liên lạc quang 20km.Thiết kế tuân thủ 100GbASE-LR4 của tiêu chuẩn IEEE 802.3-2012 Điều khoản 88 chip CAUI-4 IEEE 802.3bm cho tiêu chuẩn điện mô-đun ITU-T G.959.1-2012-02 tiêu chuẩn.Mô-đun chuyển đổi 4 kênh đầu vào (ch) từ 25,78 Gbps đến 27,95Gbps dữ liệu điện thành tín hiệu quang 4 làn và ghép chúng thành một kênh duy nhất để truyền dẫn quang 100Gb / s.Ngược lại, ở phía máy thu, mô-đun khử ghép kênh quang học một đầu vào 100Gb / s thành tín hiệu 4 làn và chuyển đổi chúng thành dữ liệu điện đầu ra 4 làn.
Các bước sóng trung tâm của 4 làn là 1270 nm, 1290 nm, 1310 nm và 1330 nm.Nó chứa một đầu nối LC song công cho giao diện quang và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi quang đơn mode (SMF) phải được áp dụng trong mô-đun này.
Đặc trưng
- 4 làn xe thiết kế MUX / DEMUX
- Tích hợp CWDM TOSA / ROSA cho phạm vi lên đến 20 km qua SMF
- Hỗ trợ 100GBASE-CWDM4 cho tốc độ đường truyền 103,125Gbps và OTU4 cho tốc độ đường truyền 111,81Gbps
- Tổng hợp băng thông> 100Gbps
- Đầu nối LC song công
- Tuân theo Điều khoản 88 tiêu chuẩn IEEE 802.3-2012 Chip CAUI-4 IEEE 802.3bm cho tiêu chuẩn điện mô-đun Tiêu chuẩn ITU-T G.959.1-2012-02 ·
- Nguồn điện đơn + 3.3V hoạt động
- Các chức năng chẩn đoán kỹ thuật số tích hợp
- Phạm vi nhiệt độ 0 ° C đến 70 ° C
- Phần tuân thủ RoHS
Các ứng dụng
- Mạng cục bộ (LAN)
- Mạng diện rộng (WAN)
- Bộ chuyển mạch Ethernet và các ứng dụng bộ định tuyến
Thông số quang học
Tham số | Biểu tượng | Min | Typ | Max | Đơn vị | Ghi chú | |
Tốc độ dữ liệu trên mỗi kênh | - | 25.78125 | Gb / giây | ||||
Sự tiêu thụ năng lượng | - | 2,5 | 3.5 | W | |||
Nguồn cung hiện tại | Icc | 0,75 | 1,0 | Một | |||
Kiểm soát I / O Điện áp-Cao | VIH | 2.0 | Vcc | V | |||
Kiểm soát I / O Điện áp-Thấp | BIỆT THỰ | 0 | 0,7 | V | |||
Liên kênh Skew | TSK | 150 | Ps | ||||
Thời gian ĐẶT LẠI | 10 | Chúng ta | |||||
ĐẶT LẠI Thời gian xác nhận lại | 100 | bệnh đa xơ cứng | |||||
Thời gian bật nguồn | 100 | bệnh đa xơ cứng | |||||
Hệ thống điều khiển | |||||||
Dung sai điện áp đầu ra duy nhất | 0,3 | 4 | V | 1 | |||
Chế độ chung Dung sai điện áp | 15 | mV | |||||
Truyền điện áp khác biệt đầu vào | VI | 120 | 1200 | mV | |||
Truyền trở kháng khác biệt đầu vào | ZIN | 80 | 100 | 120 | |||
Jitter đầu vào phụ thuộc dữ liệu | DDJ | 0,1 | Giao diện người dùng | ||||
Đầu vào dữ liệu Tổng Jitter | TJ | 0,28 | Giao diện người dùng | ||||
Người nhận | |||||||
Dung sai điện áp đầu ra duy nhất | 0,3 | 4 | V | ||||
Điện áp Diff đầu ra Rx | Vo | 600 | 800 | mV | |||
Điện áp tăng và giảm đầu ra Rx | Tr / Tf | 35 | ps | 1 | |||
Tổng Jitter | TJ | 0,7 | Giao diện người dùng | ||||
Jitter xác định | DJ | 0,42 | Giao diện người dùng |
Thông tin đặt hàng
100G QSFP28 | ||||||
QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP / MPO | 100m | VCSEL 850nm |
QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | LC song công | 10km | DML 1310nm |
QSFP28-100G-ER4 | 103,1Gb / giây | 1310nm | SMF | LC hai mặt | 25km-40km | 4x EML |
QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP / MPO | 500m | 4x DFB |
QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP / MPO | 2km | 4x DFB |
QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | LC song công | 2km | DML CWDM |
1271 ~ 1331nm | ||||||
QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | LC song công | 10km | DML CWDM |
1271 ~ 1331nm |
