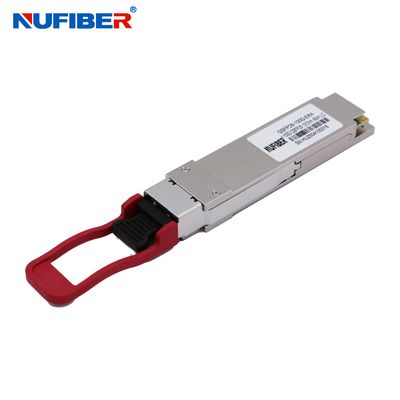

QSFP28 100G ER EML Fiber Optical Transceiver Module With FEC Up To 40KM

MOQ:	1 mảnh
bao bì tiêu chuẩn:	4 cái/tấm nhựa,
Thời gian giao hàng:	Trong vòng 1-3 ngày làm việc
phương thức thanh toán:	L/C, T/T, Liên minh phương Tây, thẻ tín dụng
khả năng cung cấp:	10.000 máy tính mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Trung Quốc

Hàng hiệu

NuFiber

Chứng nhận

CE FCC Rohs

Số mô hình

QSFP28-100G-ER4

Tốc độ dữ liệu:

100gb/s

Bước sóng:

1270-1330nm

Khoảng cách:

Đầu nối:

Ủng hộ

Loại sợi:

Singlemode

Cung cấp điện:

Nhiệt độ làm việc:

0 ~ 70

Bảo hành:

1 năm

Khả năng tương thích:

Huawei, Cisco, HP, H3C...

Mô tả sản phẩm

(QSFP28-100G-ER4)

100G QSFP28 ER4 40km Optical Transceiver Module compatible with Cisco Huawei HP Juniper

Hot Pluggable, Duplex LC Connector, Single mode

Description

The QSFP28-100G-ER4 is a transceiver module designed for 40km with FEC (30km without FEC) optical communication applications. The design is compliant to 100GbASE-ER4 of the IEEE 802.3-2012 Clause 88 standard IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02 standard . The module converts 4 inputs channels (ch) of 25.78 Gbps to 27.95Gbps electrical data to 4 lanes optical signals, and multiplexes them into a single channel for 100Gb/s optical transmission. Reversely, on the receiver side, the module optically de-multiplexes a 100Gb/s input into 4 lanes signals, and converts them to 4 lanes output electrical data.

The central wavelengths of the 4 lanes are 1296 nm, 1300 nm, 1305 nm and 1309 nm . It contains a duplex LC connector for the optical interface and a 38-pin connector for the electrical interface. To minimize the optical dispersion in the long-haul system, single-mode fiber (SMF) has to be applied in this module.

Features

4 lanes MUX/DEMUX design
Integrated LAN WDM TOSA / ROSA for up to 40 km reach over SMF with FEC (30km without FEC)
Support 100GBASE-ER4 (Lite) for line rate of 103.125Gbps and OTU4 for line rate of 111.81Gbps
Aggregate bandwidth of > 100Gbps
Duplex LC connectors
Compliant with IEEE 802.3-2012 Clause 88 standard IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02 standard ·
RoHS Compliant Part
Support FEC(Forward Error Correction)
Single +3.3V power supply operating
Built-in digital diagnostic functions Temperature range 0°C to 70°C

Applications

Local Area Network (LAN)
Wide Area Network (WAN)
Ethernet switches and router applications

Optical Parameters

Parameter	Symbol	Min	Typ		Max	Unit	Note
Data Rate per Channel		-	25.78125			Gbps
Power Consumption		-	2.5		3.5	W
Supply Current	Icc		0.75		1.0	A
Control I/O Voltage-High	VIH	2.0			Vcc	V
Control I/O Voltage-Low	VIL	0			0.7	V
Inter-Channel Skew	TSK				150	Ps
RESETL Duration			10			Us
RESETL De-assert time					100	ms
Power On Time					100	ms
Transmitter
Single Ended Output Voltage Tolerance		0.3		4		V	1
Common mode Voltage Tolerance		15				mV
Transmit Input Diff Voltage	VI	120		1200		mV
Transmit Input Diff Impedance	ZIN	80	100	120
Data Dependent Input Jitter	DDJ			0.1		UI
Data Input Total Jitter	TJ			0.28		UI
Receiver
Single Ended Output Voltage Tolerance		0.3		4		V
Rx Output Diff Voltage	Vo		600	800		mV
Rx Output Rise and Fall Voltage	Tr/Tf			35		ps	1
Total Jitter	TJ			0.7		UI
Deterministic Jitter	DJ			0.42		UI

Ordering information

100G QSFP28
QSFP28-100G-SR4	103.1 Gbp	850nm	MMF	MTP/MPO	100m	VCSEL 850nm
QSFP28-100G-LR4	103.1 Gbp	1310nm	SMF	LC duplex	10km	DML 1310nm
QSFP28-100G-ER4	103.1Gbps	1310nm	SMF	LC Duplex	25km-40km	4x EML
QSFP28-100G-PSM4	103.1 Gbp	1310nm	SMF	MTP/MPO	500m	4x DFB
QSFP28-100G-LR-S	103.1 Gbp	1310nm	SMF	MTP/MPO	2km	4x DFB
QSFP28-100G-CWDM4-S	103.1 Gbp	CWDM	SMF	LC duplex	2km	DML CWDM
QSFP28-100G-CWDM4-S	103.1 Gbp	1271~1331nm	SMF	LC duplex	2km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	CWDM	SMF	LC duplex	10km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	1271~1331nm	SMF	LC duplex	10km	DML CWDM

Products Show

Applications:

QSFP28 100G ER EML Fiber Optical Transceiver Module With FEC Up To 40KM 6

QSFP28 100G ER EML Fiber Optical Transceiver Module With FEC Up To 40KM 7

Packaging & Shipping

QSFP28 100G ER EML Fiber Optical Transceiver Module With FEC Up To 40KM 8

QSFP28 100G ER EML Fiber Optical Transceiver Module With FEC Up To 40KM 9
