| MOQ: | 1 cặp |
| bao bì tiêu chuẩn: | 10 cái/túi nhựa, 500 cái/thùng, kích thước thùng: 455*328*280mm |
| Thời gian giao hàng: | 1-3 ngày làm việc |
| phương thức thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| khả năng cung cấp: | 100.000 chiếc mỗi tháng |

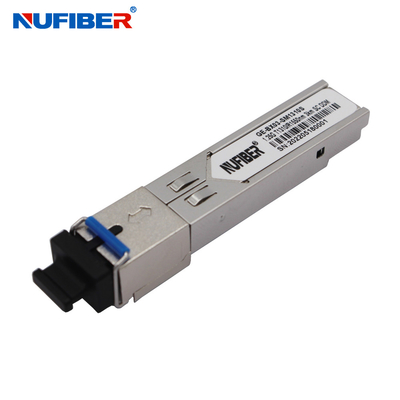

NuFiber® GE-BX03-SM1310S và GE-BX20-SM1550ST Transceivers là một mô-đun hiệu suất cao, chi phí hiệu quả có một giao diện quang học SC duy nhất.Chúng tương thích với Thỏa thuận đa nguồn (MSA) và các chức năng chẩn đoán kỹ thuật số có sẵn thông qua bus hàng loạt 2 dây được chỉ định trong SFF-8472. Phần máy thu sử dụng một máy thu PIN và máy phát sử dụng một laser FP 1310 nm, lên đến 14dB link budge đảm bảo mô-đun này 1000Base-LX Ethernet 3km ứng dụng.
Đặc điểm
Ứng dụng
Các thông số quang học ((TOP=-40đến85°C, VCC = 3.135đến 3.465Volt)
| Parameter | Biểu tượng | Khoảng phút. | Thông thường | Tối đa. | Đơn vị | Lưu ý |
| Phần phát tín hiệu: | ||||||
| Độ dài sóng trung tâm | λc | 1270 | 1310 | 1600 | nm | |
| Phạm vi quang phổ (RMS) | σRMS | 4 | nm | |||
| Năng lượng đầu ra quang học | Pra ngoài | - 9 | -3 | dBm | 1 | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||
| Thời gian tăng / giảm quang học | tr/ tf | 260 | ps | 2 | ||
| Tiếng ồn tương đối | RIN | -120 | dB/Hz | |||
| Tổng đóng góp của Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| Mặt nạ mắt cho đầu ra quang học | Phù hợp với IEEE802.3 z (lớp 1 an toàn laser) | |||||
| Phần tiếp nhận: | ||||||
| Độ dài sóng đầu vào quang học | λc | 1530 | 1550 | 1570 | nm | |
| Nạp quá tải máy thu | Pôi | -3 | dBm | 4 | ||
| Nhạy cảm RX | Sen | - 24 | dBm | 4 | ||
| RX_LOS Assert | LOSA | -40 | dBm | |||
| RX_LOS Loại bỏ khẳng định | LOSD | - 25 | dBm | |||
| RX_LOS Hysteresis | LOSH | 0.5 | dB | |||
| Thông số kỹ thuật chung: | ||||||
| Tỷ lệ dữ liệu | BR | 1.25 | Gb/s | |||
| Tỷ lệ lỗi bit | BER | 10- 12 | ||||
| Max. Supported Link Length on 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| Tổng ngân sách hệ thống | LB | 14 | dB | |||
Triển lãm sản phẩm
Triển lãm nhà máy
|
|
