| MOQ: | 1 cặp |
| bao bì tiêu chuẩn: | Carton packaing, các sản phẩm được đóng gói theo tiêu chuẩn quốc tế. Mỗi thùng được lót bằng một tấm |
| Thời gian giao hàng: | 1-3 ngày làm việc sau khi thanh toán |
| phương thức thanh toán: | T / T, Western Union, Thẻ tín dụng |
| khả năng cung cấp: | 10000 cặp mỗi tháng |

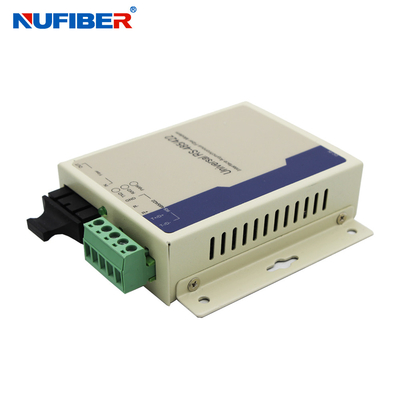

RS485 RS422 Bộ chuyển đổi nối tiếp sang cáp quang SM Duplex 1310nm Fiber Modem
Bộ chuyển đổi nối tiếp sang sợi quang RS485/422 sang Bộ chuyển đổi sợi quang SM Duplex 1310nm Fiber Modem
Sự miêu tả
Model 268 là một loại MODEM cáp quang giao diện RS-485/422 có nhiều chức năng và kinh tế hơn.Đó là lựa chọn tốt nhất để kết nối RTU với HOST hoặc bộ điều khiển SCADA.Nó đã sử dụng sợi quang làm phương tiện truyền tải, tăng chức năng truyền tải của hệ thống.Thiết bị thông tin liên lạc tránh được mối đe dọa hiệu quả đối với sét đánh, đột biến, nhiễu loạn điện từ trong môi trường an toàn.
hướng dẫn hiệu suất
Giao diện: hỗ trợ ĐTM Chuẩn RS-485, RS-422
Tốc độ: 0-120Kbps
Khoảng cách truyền: cổng RS-485/422 1200m, cổng quang multi-mode 2KM, single-mode 20KM
Môi trường làm việc: -25℃ đến 70℃
.
hướng dẫn ngoại hình
Loại giao diện: khối đầu cuối 5 bit (RS-485/422), giao diện ST/SC/FC lựa chọn đa chế độ, giao diện FC/SC/ST lựa chọn một chế độ
Dài*Rộng*Cao: 100mm*69mm*22mm
Vỏ: Sắt
Màu trắng
Trọng lượng: 230g
ghim xác định
Giao diện sợi quang
IN --------- Đầu vào cáp quang
OUT --------- Đầu ra sợi quang
Cổng RS-422
T+ --------- RS-422 Gửi +
T- --------- RS-422 Gửi -
R+ --------- Đã nhận RS-422 +
R- -------- RS-422 Đã nhận –
GND --------- Mặt đất
Cổng RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- Mặt đất
Đèn báo giải thích
Nguồn: Chỉ báo nguồn
RxD: Chỉ báo nhận giao diện cáp quang
TxD: Chỉ báo gửi giao diện cáp quang
Chức năng và Đặc điểm
a) Hỗ trợ giao diện RS-485/RS-422
b) Không đồng bộ, điểm tới điểm, tốc độ lên tới 120Kbps
c) Hỗ trợ đầu vào nguồn 5V DC
d) Bảo vệ tăng áp 1500W, bảo vệ tĩnh điện 15KV
e) Cổng RS-485/422 hỗ trợ 32 nút (có thể chọn 128 nút điều chỉnh thủ công)
f) Bước sóng làm việc: 1310nm
g) Tốc độ tín hiệu kiểm tra tự động, truyền tự động trễ bằng 0
Các ứng dụng
Các sản phẩm
Thông tin đặt hàng
|
Số mẫu |
Sự chỉ rõ |
|
GM268MM-C2 |
RS485/422 ĐẾN SỢI, Sợi kép đa chế độ, 2KM, SC |
|
GM268SM-C20 |
RS485/422 ĐẾN SỢI, Sợi kép chế độ đơn, 20KM, SC |
|
GM268SM-C40 |
RS485/422 TO FIBER,Sợi đơn chế độ kép,40KM,SC |
|
GM268SM-C20A/B |
RS485/422 ĐẾN SỢI, Sợi đơn chế độ đơn, 20KM, SC |
|
GM268SM-C40A/B |
RS485/422 ĐẾN SỢI, Sợi đơn chế độ đơn, 40KM, SC |
Đóng gói và vận chuyển
|
|
