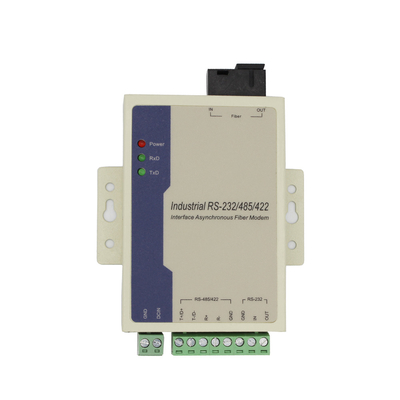

Bộ chuyển đổi sợi quang nối tiếp SM 1310nm 1550nm Khoảng cách 20km
Thông tin chi tiết sản phẩm:
Place of Origin: | Shenzhen, China ( mainland) |
Hàng hiệu: | NUFIBER |
Chứng nhận: | CE |
Số mô hình: | GM168SM-C20A/B |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cặp |
---|---|
chi tiết đóng gói: | <i>Carton packaging, the products are packed in international standard.</i> <b>Bao bì carton, các sả |
Thời gian giao hàng: | 1-3 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T / T, Western Union, Thẻ tín dụng |
Khả năng cung cấp: | 10000 cặp mỗi tháng |
Thông tin chi tiết |
|||
giao diện: | RS232/422/485 | Loại sợi: | đơn giản SM |
---|---|---|---|
Khoảng cách: | 20km | bước sóng: | 1310nm/1550nm |
Đầu nối sợi quang: | SC | Nguồn cấp: | 9-40V |
Kích thước: | 100mm*69mm*22mm | Vật liệu: | hộp sắt |
Nhiệt độ làm việc: | 0~50℃ | Sự bảo đảm: | 12 tháng |
Điểm nổi bật: | Bộ chuyển đổi nối tiếp sang sợi quang 1550nm,Bộ chuyển đổi nối tiếp sang sợi quang 1310nm,Bộ chuyển đổi RS232 sang sợi quang 1550nm |
Mô tả sản phẩm
Bộ chuyển đổi sợi quang nối tiếp SM 1310nm 1550nm Khoảng cách 20km
Bộ chuyển đổi nối tiếp sang sợi quang RS422/RS232/RS485 sang Bộ mở rộng sợi quang SM 1310nm/1550nm SC 20KM
Tổng quan
Model 168 là một loại MODEM cáp quang giao diện RS-232/485/422 có nhiều chức năng và kinh tế hơn.Đó là lựa chọn tốt nhất để kết nối RTU với HOST hoặc bộ điều khiển SCADA.Nó đã sử dụng sợi quang làm phương tiện truyền tải, tăng chức năng truyền tải của hệ thống.Thiết bị thông tin liên lạc tránh được mối đe dọa hiệu quả đối với sét đánh, xung điện, nhiễu loạn điện từ trong môi trường bệnh hoại tử.
Chức năng và Đặc điểm
a) Hỗ trợ giao diện RS-232/RS-485/RS-422
b) Không đồng bộ, điểm tới điểm, tốc độ lên tới 120Kbps
c) Hỗ trợ đầu vào DC Volt 9V~40V, tiêu thụ 2W
d) Bảo vệ tăng áp 1500W, bảo vệ tĩnh điện 15KV
e) Cổng RS-485/422 hỗ trợ 32 nút (có thể lựa chọn 128 Nút điều chỉnh thủ công)
f) Bước sóng làm việc: 1310nm
g) Tốc độ tín hiệu kiểm tra tự động, truyền tự động trễ bằng 0
hướng dẫn hiệu suất
Giao diện: hỗ trợ chuẩn EIARS-232, 485, 422
Tốc độ: 0-500Kbps
Khoảng cách truyền: cổng RS-232 15m, cổng RS-485/422 1500m, cổng quang multi-mode 2KM, single-mode 20KM
Môi trường làm việc: 0℃ đến 60℃
hướng dẫn ngoại hình
Loại giao diện: khối đầu cuối 8 bit, giao diện ST/SC/FC lựa chọn đa chế độ, giao diện FC/SC/ST lựa chọn một chế độ
Dài*Rộng*Cao: 100mm*69mm*22mm
Vỏ: Sắt
Màu trắng
Trọng lượng: 230g
ghim xác định
giao diện nguồn
GND --------- Mặt đất
DCIN --------- đầu vào 9-40V
Giao diện sợi quang
IN --------- Đầu vào cáp quang
OUT --------- Đầu ra sợi quang
Cổng RS-485/422
T+/D+ --------- RS-422 Gửi +/ RS-485 +
T-/D- --------- RS-422 Gửi -/ RS-485-
R+ --------- Đã nhận RS-422 +
R- -------- RS-422 Đã nhận –
GND --------- Mặt đất
Cổng RS-232
VÀO --------- Đầu vào RS-232
NGOÀI --------- Đầu ra RS-232
GND --------- Mặt đất
Đèn báo giải thích
Nguồn: Chỉ báo nguồn
RxD: Chỉ báo nhận giao diện cáp quang
TxD: Chỉ báo gửi giao diện cáp quang
Các ứng dụng
Các sản phẩm
thông tin đặt hàng
Số mẫu |
Sự chỉ rõ |
GM168MM-C2 |
RS232/485/422 ĐẾN SỢI, Đa chế độ kép |
GM168SM-C20 |
RS232/485/422 ĐẾN SỢI, Sợi kép chế độ đơn, 20KM, SC |
GM168SM-C40 |
RS232/485/422 TO FIBER,Sợi đơn chế độ kép,40KM,SC |
GM168SM-C20A/B |
RS232/485/422 ĐẾN SỢI, Sợi đơn chế độ đơn, 20KM, SC |
GM168SM-C40A/B |
RS232/485/422 TO FIBER,Sợi đơn chế độ đơn,40KM,SC |
đóng gói và vận chuyển
