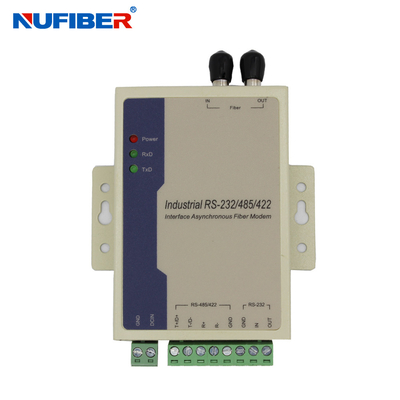

Camera quan sát RS485 / RS422 / RS232 sang bộ chuyển đổi phương tiện sợi quang MM 2km với đầu nối ST
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Thâm Quyến, Trung Quốc (đại lục) |
Hàng hiệu: | Nufiber |
Chứng nhận: | CE |
Số mô hình: | GM168SM-C02 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cặp |
---|---|
chi tiết đóng gói: | Bao bì carton, các sản phẩm được đóng gói theo tiêu chuẩn quốc tế. Mỗi thùng được lót bằng một tấm p |
Thời gian giao hàng: | 1-3 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T / T, Western Union, thẻ tín dụng |
Khả năng cung cấp: | 10000 đôi mỗi tháng |
Thông tin chi tiết |
|||
Giao diện: | RS232 / 422/485 | Loại sợi: | MM hai mặt |
---|---|---|---|
Khoảng cách: | 2km | Bước sóng: | 1310nm |
Đầu nối sợi quang: | SC | Nguồn cấp: | 9-40V |
Kích thước: | 100mm * 69mm * 22mm | Vật chất: | Hộp sắt |
Nhiệt độ làm việc: | 0 ~ 50 ℃ | Sự bảo đảm: | 12 tháng |
Điểm nổi bật: | Bộ chuyển đổi phương tiện truyền thông song công RS232 sang sợi quang,Bộ chuyển đổi phương tiện truyền thông RS232 sang sợi quang 2km,Bộ chuyển đổi nối tiếp sang sợi quang MM 2km |
Mô tả sản phẩm
GM168SM-C20 Bộ chuyển đổi nối tiếp sang sợi quang RS485 / 422/232 Bộ chuyển đổi sợi quang Dual Fibre Single Mode 1310nm 20km SC Fibre Modem
Nguyên tắc hoạt động
Giao diện: hỗ trợ tiêu chuẩn EIARS-232, 485, 422
Tốc độ: 0-500Kbps
Khoảng cách truyền: Cổng RS-232 15m, cổng RS-485/422 1500m, cổng quang đa chế độ 2KM, chế độ đơn 20KM
Môi trường làm việc: 0 ℃ đến 60 ℃
Hướng dẫn về hình thức
Loại giao diện: Khối đầu cuối 8 bit, lựa chọn đa chế độ giao diện ST / SC / FC, lựa chọn một chế độ giao diện FC / SC / ST
L * W * H: 100mm * 69mm * 22mm
Vỏ: Sắt
Màu trắng
Trọng lượng: 230g
Ghim xác định
Giao diện nguồn
GND --------- Mặt đất
DCIN --------- đầu vào 9-40V
Giao diện sợi quang
IN --------- Đầu vào sợi quang
OUT --------- Đầu ra sợi quang
Cổng RS-485/422
T + / D + --------- RS-422 Gửi + / RS-485 +
T- / D- --------- RS-422 Gửi - / RS-485-
R + --------- Đã nhận RS-422 +
R- -------- Đã nhận RS-422 -
GND --------- Mặt đất
Cổng RS-232
IN --------- Đầu vào RS-232
HẾT --------- Đầu ra RS-232
GND --------- Mặt đất
Đèn báo giải thích
Nguồn: Chỉ báo nguồn
RxD: Giao diện sợi quang nhận chỉ báo
TxD: Giao diện sợi quang gửi chỉ báo
Tổng quan
Model 168 là một MODEM sợi quang giao diện RS-232/485/422 có nhiều chức năng hơn và tiết kiệm hơn.Đó là sự lựa chọn tốt nhất để kết nối RTU với bộ điều khiển HOST hoặc SCADA.Nó sử dụng sợi quang làm phương tiện truyền tải, tăng chức năng truyền tải của hệ thống.Thiết bị thông tin liên lạc hạn chế uy hiếp có tác dụng chống sét đánh, tăng điện áp, nhiễu loạn điện từ trong môi trường quay cuồng.
Chức năng và Đặc điểm
a) Hỗ trợ giao diện RS-232 / RS-485 / RS-422
b) Không đồng bộ, trỏ tới điểm, tốc độ lên đến 120Kbps
c) Hỗ trợ đầu vào 9V ~ 40V DC Volt, tiêu thụ 2W
d) Bảo vệ chống sét lan truyền 1500W, bảo vệ tĩnh điện 15KV
e) Cổng RS-485/422 hỗ trợ 32 nút (có thể lựa chọn nút 128 tùy chỉnh thủ công)
f) Bước sóng làm việc: 1310nm
g) Tốc độ tín hiệu kiểm tra tự động, truyền tự động không có độ trễ
Các ứng dụng
Các sản phẩm
Thông tin đặt hàng
Mẫu số |
Sự chỉ rõ |
GM168MM-C2 |
RS232 / 485/422 TO FIBER, Multimode kép |
GM168SM-C20 |
RS232 / 485/422 ĐỂ SỢI, Sợi kép chế độ đơn, 20KM, SC |
GM168SM-C40 |
RS232 / 485/422 ĐỂ SỢI, Sợi kép chế độ đơn, 40KM, SC |
GM168SM-C20 / B1B2 |
RS232 / 485/422 ĐỂ SỢI, Sợi đơn mode đơn, 20KM, SC |
GM168SM-C40 / B1B2 |
RS232 / 485/422 TO FIBER, Single mode sợi đơn, 40KM, SC |
Đóng gói và vận chuyển
