| MOQ: | 1 miếng |
| bao bì tiêu chuẩn: | 10 cái / túi nhựa, 200 cái / thùng |
| Thời gian giao hàng: | 2-3 ngày |
| phương thức thanh toán: | T / T, Western Union |
| khả năng cung cấp: | 1000 chiếc / tuần |
QSFP-40G-ER4 40gb/s ER4 40KM 1310nm LC Fiber Optical Transceiver sfp Module 40g qsfp
Qsfp Er4 Qsfp Chiếc máy thu quang Cisco 40g Chiếc máy thu quang Qsfp 40g Er4 Bộ kết nối Lc kép 40km
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC Connector Fiber Optical Transceiver QSFP-40G-ER4 QSFP+ 40G
Hot Pluggable, Duplex LC Connector, chế độ đơn
Mô tả sản phẩm
QSFP-40G-ER4 là một mô-đun thu truyền được thiết kế cho các ứng dụng truyền thông quang 40Km. Thiết kế phù hợp với 40GBASE-ER4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào (ch) dữ liệu điện 10Gb/s thành 4 tín hiệu quang CWDM, và đa phương chúng thành một kênh duy nhất cho truyền quang 40Gb / s. Ngược lại, ở phía máy thu, mô-đun quang học đa phương một đầu vào 40Gb / s thành 4 kênh tín hiệu CWDM,và chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện.
Độ dài sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm như các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G694.2Nó chứa một kết nối LC duplex cho giao diện quang học và một kết nối 38 pin cho giao diện điện.Sợi một chế độ (SMF) phải được áp dụng trong module này.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Hiệp định đa nguồn QSFP (MSA).Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Mô-đun hoạt động từ một nguồn cấp điện +3,3V duy nhất và các tín hiệu điều khiển toàn cầu LVCMOS / LVTTL như Module Present, Reset, Interrupt và Low Power Mode có sẵn với các mô-đun.Một giao diện chuỗi 2 dây có sẵn để gửi và nhận tín hiệu điều khiển phức tạp hơn và để có được thông tin chẩn đoán kỹ thuật sốCác kênh riêng lẻ có thể được giải quyết và các kênh không sử dụng có thể được tắt để linh hoạt thiết kế tối đa.
QSFP-40G-ER4 được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Hiệp định đa nguồn QSFP (MSA).Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và can thiệp EMI. Mô-đun cung cấp chức năng và tích hợp tính năng rất cao, có thể truy cập thông qua giao diện chuỗi hai dây.
Các đặc điểm chính
|
Thiết kế MUX/DEMUX 4 làn CWDM |
|
Tối đa đến 11,2Gbps cho mỗi kênh băng thông |
|
Băng thông tổng cộng > 40Gbps |
|
Bộ kết nối LC kép |
|
Phù hợp với tiêu chuẩn 40G Ethernet IEEE802.3ba và 40GBASE-ER4 |
|
Phù hợp với QSFP MSA |
|
Tối đa 40km truyền |
|
Phù hợp với tốc độ dữ liệu Infiniband QDR/DDR |
|
Cung cấp điện +3.3V duy nhất hoạt động |
|
Các chức năng chẩn đoán kỹ thuật số tích hợp |
|
Phạm vi nhiệt độ từ 0 °C đến 70 °C |
|
Phù hợp với RoHS |
Ứng dụng
|
Cửa rack |
|
Trung tâm dữ liệu Chuyển đổi và Router |
|
Mạng lưới tàu điện ngầm |
|
Chuyển đổi và Router |
|
Liên kết Ethernet 40G BASE-ER4 |
Các thông số quang học ((TOP= 0 đến 70°C, VCC= 3.13đến 3.47Volt)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Trọng tài. |
| Máy phát | ||||||
|
Đặt bước sóng |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | |
| Tổng công suất phóng trung bình | PT | - | - | +10.5 | dBm | |
| Công suất phóng trung bình, mỗi làn đường | - Hai.7 | - | +4.5 | dBm | ||
| Sự khác biệt về công suất phóng giữa bất kỳ hai làn đường (OMA) | - | - | 4.7 | dB | ||
| Phạm vi điều chế quang học, mỗi làn đường | OMA | 0.3 | +5 | dBm | ||
| Năng lượng khởi động trong OMA trừ TDP, mỗi làn đường | - 0.5 | - | dBm | |||
| TDP, mỗi làn đường | TDP | 2.6 | dB | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | - | - | dB | |
| Định nghĩa của mặt nạ mắt truyền tín hiệu {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Khả năng dung nạp lỗ quay quang | - | - | 20 | dB | ||
| Trung bình năng lượng khởi động của máy phát tắt, mỗi làn đường | Chết tiệt! | - 30 | dBm | |||
| Tiếng ồn tương đối | Rin | -128 | dB/HZ | 1 | ||
| Máy nhận | ||||||
| Mức giới hạn thiệt hại | THd | 3.8 | dBm | 1 | ||
| Lượng điện trung bình tại đầu vào máy thu, mỗi làn đường | R | -21.2 | - Bốn.5 | dBm | ||
| Năng lượng máy thu (OMA), mỗi làn đường | -1 | dB | ||||
| Độ chính xác RSSI | -2 | 2 | dB | |||
| Độ phản xạ của máy thu | Rrx | -26 | dB | |||
| Năng lượng máy thu (OMA), mỗi làn đường | - | - | 3.5 | dBm | ||
| Độ nhạy của máy thu trong OMA, mỗi làn đường | - | - | - 16.8 | dBm | ||
| Độ nhạy của máy thu ((OMA), mỗi làn đường | Sen | - | - | -19 | dBm | |
| Sự khác biệt trong công suất nhận giữa bất kỳ hai làn đường (OMA) | 7.0 | dB | ||||
| Nhận điện 3 dB tần số cắt giảm trên, mỗi làn đường | 12.3 | GHz | ||||
| Mức đầu tư | LOSD | - 20 | dBm | |||
| LOS khẳng định | LOSA | - 35 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | dB | |||
Thông tin đặt hàng:
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP Connector, đa chế độ, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km Duplex LC Connector, chế độ đơn,1270-1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km Duplex LC Connector, chế độ đơn,1270-1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPO Connector, chế độ đơn,1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPO Connector, chế độ đơn,1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m Duplex LC Connector, đa chế độ ((OM3),1270-1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km Duplex LC Connector, chế độ đơn,1270-1330nm |

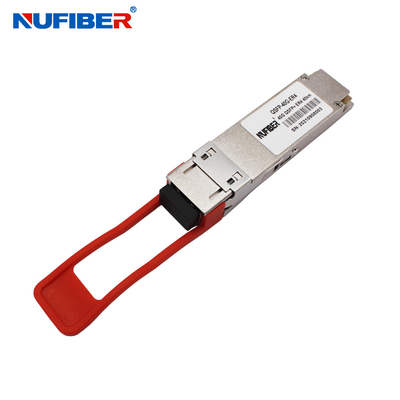

Hiển thị sản phẩm
Bao bì và vận chuyển
|
|
