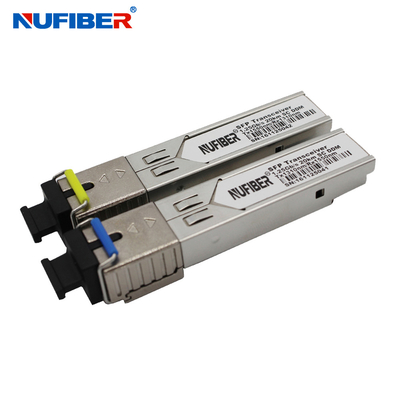

Bộ thu phát SFP Tx1310nm / Rx1550nm SC 20km WDM 1.25G
Thông tin chi tiết sản phẩm:
Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | NuFiber |
Chứng nhận: | CE FCC |
Số mô hình: | GE-BX20-SM1310S |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cặp |
---|---|
chi tiết đóng gói: | 10 cái / túi nhựa, 500 cái / thùng, kích thước thùng carton: 455 * 328 * 280mm |
Thời gian giao hàng: | 1-3 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 100.000 chiếc mỗi tháng |
Thông tin chi tiết |
|||
Tốc độ, vận tốc: | 1,25Gb / giây | Bước sóng: | 1310nm / 1550nm |
---|---|---|---|
Khoảng cách: | 20km | Tư nối: | SC |
DDM: | Hỗ trợ | Loại sợi: | Singlemode sợi đơn |
Nguồn cấp: | 3,3V | Khả năng tương thích: | Cisco, Huawei, HP ... |
nhà chế tạo: | ĐÚNG | Nhiệt độ làm việc.: | 0 ~ 70 ℃ |
Sự bảo đảm: | 1 năm | ||
Điểm nổi bật: | Bộ thu phát SFP SC 20km 1,25G,Bộ thu phát SFP Rx1550nm 1 |
Mô tả sản phẩm
Bộ thu phát Gigabit SFP 1.25G WDM Tx1310nm / Rx1550nm SC Mô-đun SFP 20km
Sự miêu tả
Bộ thu phát GE-BX20-SM1310S và GE-BX20-SM1550ST của NuFiber là một mô-đun hiệu suất cao, hiệu quả về chi phí có một giao diện quang học SC duy nhất.Chúng tương thích với Thỏa thuận đa nguồn cung ứng có thể phù hợp với yếu tố hình thức nhỏ (MSA) và các chức năng chẩn đoán kỹ thuật số khả dụng thông qua bus nối tiếp 2 dây được chỉ định trong SFF-8472.Phần bộ thu sử dụng bộ thu PIN và bộ phát sử dụng tia laser FP 1310 nm, chồi liên kết lên đến 14dB đảm bảo ứng dụng 1000Base-LX Ethernet 20km của mô-đun này.
Đặc trưng
- Liên kết dữ liệu lên đến 1,25Gb / s
- Hot-Pluggable
- Đầu nối SC đơn
- Lên đến 20 km trên SMF 9 / 125μm
- Máy phát laser FP 1310nm
- Máy dò ảnh mã PIN 1550nm
- Nguồn điện đơn + 3.3V
- Tuân thủ giao diện giám sát với SFF-8472
- Công suất tối đa <1W
- Phạm vi nhiệt độ hoạt động công nghiệp / mở rộng / thương mại: -40 ° C đến 85 ° C / -5 ° C đến 85 ° C / -0 ° C đến 70 ° C Có sẵn phiên bản
- Tuân thủ RoHS và không có chì
Các ứng dụng
- 1000Base-LX Ethernet
- Mạng Metro / Access
- 1 × Kênh sợi quang
- Các liên kết quang học khác
Các thông số quang học (TOP = -40 đến 85°C, VCC = 3.135 đến 3.465 Volt)
Tham số | Biểu tượng | Min. | Đặc trưng | Max. | Bài học | Ghi chú |
Phần máy phát: | ||||||
Bước sóng trung tâm | λC | 1270 | 1310 | 1600 | nm | |
Chiều rộng quang phổ (RMS) | σRMS | 4 | nm | |||
Công suất đầu ra quang học | Pngoài | -9 | -3 | dBm | 1 | |
Tỷ lệ tuyệt chủng | ER | 9 | dB | |||
Thời gian tăng / giảm quang học | tr / tf | 260 | ps | 2 | ||
Tiếng ồn cường độ tương đối | RIN | -120 | dB / Hz | |||
Tổng đóng góp của Jitter | TX Δ TJ | 0,284 | Giao diện người dùng | 3 | ||
Mặt nạ mắt cho đầu ra quang học | Tuân theo IEEE802.3 z (an toàn laser lớp 1) | |||||
Phần người nhận: | ||||||
Bước sóng đầu vào quang học | λC | 1530 | 1550 | 1570 | nm | |
Người nhận quá tải | Pol | -3 | dBm | 4 | ||
Độ nhạy RX | Sen | -24 | dBm | 4 | ||
Khẳng định RX_LOS | LOS MỘT | -40 | dBm | |||
RX_LOS Khẳng định | LOS D | -25 | dBm | |||
RX_LOS độ trễ | LOS H | 0,5 | dB | |||
Thông số kỹ thuật chung: | ||||||
Tốc độ dữ liệu | BR | 1,25 | Gb / s | |||
Tỷ lệ lỗi bit | BER | 10-12 | ||||
Tối đaĐộ dài liên kết được hỗ trợ trên 9 / 125μm SMF@1.25Gb/s | LTỐI ĐA | 20 | km | |||
Tổng ngân sách hệ thống | LB | 14 | dB |
Thông tin đặt hàng
BiDi SFP Máy thu phát | ||
Một phần số | Mô tả Sản phẩm | |
155Mb / giây SFP Máy thu phát | ||
FE-BX20-SM1310 / 1550 | 155Mbps, BiDi 1310nm / 1550nm SM 20km LC, DDM 0 ° C ~ + 70 ° C | |
FE-BX40-SM1310 / 1550 | 155Mbps, BiDi 1310nm / 1550nm SM 40km LC, DDM 0 ° C ~ + 70 ° C | |
FE-BX80-SM1310 / 1550 | 155Mbps, BiDi 1310nm / 1550nm SM 80km LC, DDM 0 ° C ~ + 70 ° C | |
FE-BX100-SM1310 / 1550 | 155Mbps, BiDi 1310nm / 1550nm SM 120km LC, DDM 0 ° C ~ + 70 ° C | |
1,25Gb / giây SFP Máy thu phát | ||
GE-BX10-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 10km LC, DDM 0 ° C ~ + 70 ° C | |
GE-BX20-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 20km LC, DDM 0 ° C ~ + 70 ° C | |
GE-BX40-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 40km LC, DDM 0 ° C ~ + 70 ° C | |
GE-BX60-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 60km LC, DDM 0 ° C ~ + 70 ° C | |
GE-BX80-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 80km LC, DDM 0 ° C ~ + 70 ° C | |
GE-BX100-SM1310 / 1550 | 1,25Gbps, BiDi 1310nm / 1550nm SM 120km LC, DDM 0 ° C ~ + 70 ° C | |
10Gb / giây SFP + Máy thu phát | ||
SFP-10G-BX20-SM1330 / 1270 | 10Gbps, BiDi 1330nm / 1270nm SM 20km LC, DDM 0 ° C ~ + 70 ° C | |
SFP-10G-BX40-SM1330 / 1270 | 10Gbps, BiDi 1330nm / 1270nm SM 40km LC, DDM 0 ° C ~ + 70 ° C | |
SFP-10G-BX60-SM1330 / 1270 | 10Gbps, BiDi 1330nm / 1270nm SM 60km LC, DDM 0 ° C ~ + 70 ° C | |
SFP-10G-BX80-SM1490 / 1550 | 10Gbps, BiDi 1490nm / 1550nm SM 80km LC, DDM 0 ° C ~ + 70 ° C | |
Bộ thu phát XFP | ||
XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm / 1270nm SM 20km LC, DDM 0 ° C ~ + 70 ° C | |
XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm / 1270nm SM 40km LC, DDM 0 ° C ~ + 70 ° C | |
XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm / 1270nm SM 60km LC, DDM 0 ° C ~ + 70 ° C |
