| MOQ: | 1 cặp |
| bao bì tiêu chuẩn: | Carton packaging, the products are packed in international standard. Bao bì carton, các sả |
| Thời gian giao hàng: | 1-3 ngày làm việc sau khi thanh toán |
| phương thức thanh toán: | T / T, Western Union, thẻ tín dụng |
| khả năng cung cấp: | 10000 cặp mỗi tháng |

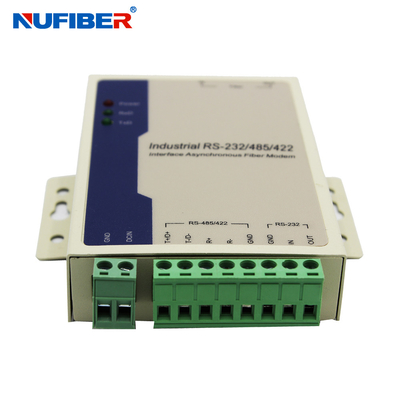

GM168MM-C2 Fibre Modem RS485 / 422/232 sang Fiber Converter MM 1310nm 2KM SC Serial to Fiber Converter
Chức năng và Đặc điểm
a) Hỗ trợ giao diện RS-232 / RS-485 / RS-422
b) Không đồng bộ, điểm tới điểm, tốc độ lên đến 120Kbps
c) Hỗ trợ đầu vào 9V ~ 40V DC Volt, tiêu thụ 2W
d) Chống sét lan truyền 1500W, bảo vệ tĩnh điện 15KV
e) Hỗ trợ cổng RS-485/422 32 nút (có thể lựa chọn nút 128 tùy chỉnh thủ công)
f) Bước sóng làm việc: 1310nm
g) Tốc độ tín hiệu kiểm tra tự động, truyền tự động không có độ trễ
Nguyên tắc hoạt động
Giao diện: hỗ trợ tiêu chuẩn EIARS-232, 485, 422
Tốc độ: 0-500Kbps
Khoảng cách truyền: cổng RS-232 15m, cổng RS-485/422 1500m, cổng quang đa chế độ 2KM, đơn chế độ 20KM
Môi trường làm việc: 0 ℃ đến 60 ℃
Hướng dẫn về hình thức
Loại giao diện: Khối đầu cuối 8 bit, giao diện ST / SC / FC lựa chọn đa chế độ, lựa chọn một chế độ giao diện FC / SC / ST
L * W * H: 100mm * 69mm * 22mm
Vỏ: Sắt
Màu trắng
Trọng lượng: 230g
Ghim xác định
Giao diện nguồn
GND --------- Mặt đất
DCIN --------- đầu vào 9-40V
Giao diện sợi quang
IN --------- Đầu vào sợi quang
OUT --------- Đầu ra sợi quang
Cổng RS-485/422
T + / D + --------- RS-422 Gửi + / RS-485 +
T- / D- --------- RS-422 Gửi - / RS-485-
R + --------- Đã nhận RS-422 +
R- -------- Đã nhận RS-422 -
GND --------- Mặt đất
Cổng RS-232
IN --------- Đầu vào RS-232
HẾT --------- Đầu ra RS-232
GND --------- Mặt đất
Tổng quat
Model 168 là một loại MODEM sợi quang giao diện RS-232/485/422 có nhiều chức năng và tiết kiệm hơn.Đó là sự lựa chọn tốt nhất để kết nối RTU với bộ điều khiển HOST hoặc SCADA.Nó sử dụng sợi quang làm phương tiện truyền tải, tăng chức năng truyền tải của hệ thống.Thiết bị thông tin liên lạc hạn chế uy hiếp hiệu quả đối với sét đánh, tăng điện áp, nhiễu loạn điện từ trong môi trường quay cuồng.
Đèn báo giải thích
Nguồn: Chỉ báo nguồn
RxD: Giao diện sợi quang nhận chỉ báo
TxD: Giao diện sợi quang gửi chỉ báo
Các ứng dụng
Các sản phẩm
Thông tin đặt hàng
|
Mẫu số |
Sự chỉ rõ |
|
GM168MM-C2 |
RS232 / 485/422 TO FIBER, Multimode kép |
|
GM168SM-C20 |
RS232 / 485/422 ĐỂ SỢI, Sợi kép chế độ đơn, 20KM, SC |
|
GM168SM-C40 |
RS232 / 485/422 ĐỂ SỢI, Sợi kép chế độ đơn, 40KM, SC |
|
GM168SM-C20 / B1B2 |
RS232 / 485/422 ĐỂ SỢI, Sợi đơn mode đơn, 20KM, SC |
|
GM168SM-C40 / B1B2 |
RS232 / 485/422 ĐỂ SỢI, Sợi đơn mode đơn, 40KM, SC |
Đóng gói và vận chuyển
|
|
