| MOQ: | 1 miếng |
| bao bì tiêu chuẩn: | 10 cái / túi nhựa, 200 cái / thùng |
| Thời gian giao hàng: | 2-3 ngày |
| phương thức thanh toán: | T / T, Western Union |
| khả năng cung cấp: | 1000 mảnh / tuần |

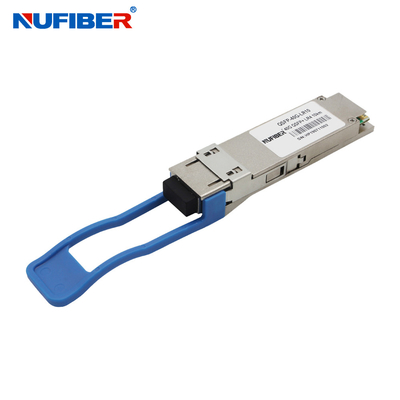

QSFP-40G-LR4 40Gb/s QSFP+ Transceiver 10km 1310nm SMF mô-đun quang học LC song song tương thích Cisco Huawei HP
40Gb/s 10km QSFP+ Transceiver
Hot Pluggable, Duplex LC Connector, chế độ đơn
Mô tả sản phẩm
QSFP-40G-LR4 là một mô-đun thu phát được thiết kế cho các ứng dụng truyền thông quang học 10Km. Thiết kế phù hợp với 40GBASE-LR4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào (ch) dữ liệu điện 10Gb/s thành 4 tín hiệu quang CWDM, và đa phương chúng thành một kênh duy nhất cho truyền quang 40Gb / s. Ngược lại, ở phía máy thu, mô-đun quang học đa phương một đầu vào 40Gb / s thành 4 kênh tín hiệu CWDM,và chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện.
Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm như các thành viên
của lưới sóng CWDM được xác định trong ITU-T G694.2Nó chứa một kết nối LC duplex cho
giao diện quang học và một đầu nối 38 chân cho giao diện điện.
phân tán trong hệ thống đường dài, sợi một chế độ (SMF) phải được áp dụng trong mô-đun này.
Các đặc điểm chính
Thiết kế MUX/DEMUX 4 làn CWDM |
Tối đa đến 11,2Gbps cho mỗi kênh băng thông |
Băng thông tổng cộng > 40Gbps |
Bộ kết nối LC kép |
Phù hợp với tiêu chuẩn 40G Ethernet IEEE802.3ba và 40GBASE-LR4 |
Phù hợp với QSFP MSA |
Tối đa 10km truyền |
Phù hợp với tốc độ dữ liệu Infiniband QDR/DDR |
Cung cấp điện +3.3V duy nhất hoạt động |
Các chức năng chẩn đoán kỹ thuật số tích hợp |
Phạm vi nhiệt độ từ 0 °C đến 70 °C |
Phù hợp với RoHS |
Ứng dụng
Cửa rack |
Trung tâm dữ liệu Chuyển đổi và Router |
Mạng lưới tàu điện ngầm |
Chuyển đổi và Router |
Liên kết Ethernet 40G BASE-LR4 |
Các thông số quang học ((TOP= 0 đến 70°C, VCC= 3.13đến 3.47 volt)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Trọng tài. |
| Máy phát | ||||||
| Đặt bước sóng | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | |
| Tổng công suất phóng trung bình | PT | - | - | 8.3 | dBm | |
| Công suất phóng trung bình, mỗi làn đường | - 7 | - | 2.3 | dBm | ||
| Sự khác biệt về công suất phóng giữa bất kỳ hai làn đường (OMA) | - | - | 6.5 | dB | ||
| Phạm vi điều chế quang học, mỗi làn đường | OMA | - 4 | +3.5 | dBm | ||
| Năng lượng khởi động trong OMA trừ | ||||||
Hình phạt cho người truyền và phân tán | - Bốn.8 | - | dBm | |||
| TDP, mỗi làn đường | TDP | 2.3 | dB | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | - | - | dB | |
Định nghĩa mặt nạ mắt truyền tín hiệu {X1, | {0.25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Khả năng dung nạp lỗ quay quang | - | - | 20 | dB | ||
Thông tin đặt hàng
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP Connector, đa chế độ, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km Duplex LC Connector, chế độ đơn,1270-1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km Duplex LC Connector, chế độ đơn,1270-1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPO Connector, chế độ đơn,1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPO Connector, chế độ đơn,1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m Duplex LC Connector, đa chế độ ((OM3),1270-1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km Duplex LC Connector, chế độ đơn,1270-1330nm |
Hiển thị sản phẩm
|
|
