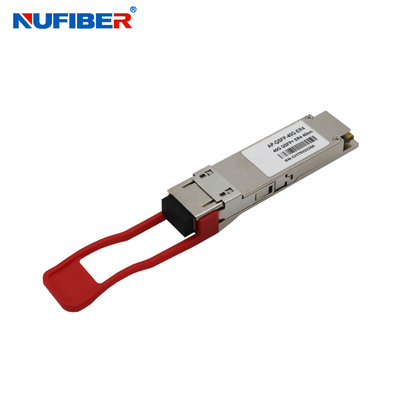

Bộ thu phát QSFP-40G-ER4 40G QSFP + 40km 1310nm SMF DDM FCC đã được phê duyệt

Bộ thu phát QSFP-40G-ER4 40G QSFP + 40km 1310nm SMF DDM FCC đã được phê duyệt

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Nufiber
Chứng nhận: CE FCC
Số mô hình: QSFP-40G-ER4

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 miếng
chi tiết đóng gói: 10 cái / túi nhựa, 200 cái / thùng
Thời gian giao hàng: 2-3 ngày
Điều khoản thanh toán: T / T, Western Union
Khả năng cung cấp: 1000 mảnh / tuần
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Tốc độ dữ liệu: 40Gb / giây Bước sóng: 1310nm
Khoảng cách: 40km Kết nối: LC
Loại sợi: chế độ đơn Nguồn cấp: 3,3v
Nhiệt độ hoạt động: 0 ~ 70oC Sự bảo đảm: 3 năm
nhà chế tạo: Đúng OEM: Ủng hộ
Điểm nổi bật:

QSFP-40G-ER4 40G FCC đã được phê duyệt

,

QSFP-40G-ER4 40G QSFP + Thu phát

,

40G QSFP + Thu phát 40km

Mô tả sản phẩm

QSFP-40G-ER4 40Gb / s QSFP + Bộ thu phát 40km Mô-đun thu phát SMF DDM 1310nm tương thích với Cisco



40Gb / giây 4Bộ thu phát QSFP + 0km

Có thể cắm nóng, Đầu nối LC hai mặt, Chế độ đơn





Mô tả Sản phẩm



QSFP-40G-ER4 là một mô-đun thu phát được thiết kế cho các ứng dụng truyền thông quang học 40Km.Thiết kế tuân thủ 40GBASE-ER4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào (ch) dữ liệu điện 10Gb / s thành 4 tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền dẫn quang 40Gb / s.Ngược lại, ở phía máy thu, mô-đun khử ghép kênh quang học một đầu vào 40Gb / s thành 4 tín hiệu kênh CWDM và chuyển đổi chúng thành dữ liệu điện đầu ra 4 kênh.



Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm là các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G694.2.Nó chứa một đầu nối LC song công cho giao diện quang và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi quang đơn mode (SMF) phải được áp dụng trong mô-đun này.

Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP (MSA).Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.

Mô-đun hoạt động từ một nguồn điện + 3.3V duy nhất và các tín hiệu điều khiển toàn cầu LVCMOS / LVTTL như Mô-đun hiện tại, Đặt lại, Ngắt và Chế độ nguồn thấp có sẵn với mô-đun.Có sẵn giao diện nối tiếp 2 dây để gửi và nhận các tín hiệu điều khiển phức tạp hơn và lấy thông tin chẩn đoán kỹ thuật số.Các kênh riêng lẻ có thể được giải quyết và các kênh không sử dụng có thể được tắt để có được sự linh hoạt trong thiết kế tối đa.





QSFP-40G-ER4 được thiết kế với hệ số hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP (MSA).Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.Mô-đun cung cấp chức năng rất cao và tích hợp tính năng, có thể truy cập thông qua giao diện nối tiếp hai dây.



Các tính năng chính



4 làn đường CWDM Thiết kế MUX / DEMUX

Băng thông lên đến 11,2Gbps trên mỗi kênh

Tổng hợp băng thông> 40Gbps

Đầu nối LC song công

Tuân theo 40G Ethernet IEEE802.3ba và 40GBASE-ER4 Chuẩn

Tuân thủ QSFP MSA

Truyền tải lên đến 40km

Tuân thủ tốc độ dữ liệu QDR / DDR Infiniband

Nguồn điện đơn + 3.3V hoạt động

Các chức năng chẩn đoán kỹ thuật số tích hợp

Phạm vi nhiệt độ 0 ° C đến 70 ° C

Tuân thủ RoHS



Applicationataion



Giá để giá

Bộ chuyển mạch và bộ định tuyến của trung tâm dữ liệu

Mạng lưới tàu điện ngầm

Thiết bị chuyển mạch và Bộ định tuyến

Liên kết Ethernet 40G BASE-ER4





Thông số quang học (TOP = 0 đến 70 °C, VCC = 3.13 đến 3.47 Volt)

Tham số Biểu tượng Min Typ Max Đơn vị Tham khảo
Hệ thống điều khiển





Chỉ định bước sóng

L0 1264,5 1271 1277,5 nm
L1 1284,5 1291 1297,5 nm
L2 1304,5 1311 1317,5 nm
L3 1324,5 1331 1337,5 nm
Tỷ lệ triệt tiêu chế độ bên SMSR 30 - - dB
Tổng công suất khởi động trung bình PT - - +10,5 dBm
Công suất khởi động trung bình, mỗi làn đường   -2,7 - +4,5 dBm
Sự khác biệt về công suất khởi động giữa hai làn đường bất kỳ (OMA)   - - 4,7 dB
Biên độ điều chế quang học, mỗi làn OMA 0,3   +5 dBm
Khởi động Nguồn trong OMA trừ Máy phát và Hình phạt phân tán (TDP), mỗi làn đường   -0,5 -   dBm
TDP, từng làn đường TDP     2,6 dB
Tỷ lệ tuyệt chủng ER 3.5 - - dB
Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Khả năng chịu mất mát trở lại quang học   - - 20 dB
Máy phát TẮT nguồn khởi động trung bình, mỗi làn đường Poff     -30 dBm
Tiếng ồn cường độ tương đối Rin     -128 dB / HZ 1
Người nhận
Ngưỡng Thiệt hại THd 3.8     dBm 1
Công suất trung bình tại đầu vào máy thu, mỗi ngõ R -21,2   -4,5 dBm
Nguồn thu (OMA), mỗi ngõ       -1 dB
Độ chính xác RSSI   -2   2 dB
Người nhận phản ánh Rrx     -26 dB
Nguồn thu (OMA), mỗi ngõ   - - 3.5 dBm
Độ nhạy của máy thu nhấn trong OMA, từng làn   - - -16,8 dBm
Độ nhạy máy thu (OMA), mỗi làn Sen - - -19 dBm
Sự khác biệt về nguồn nhận giữa hai làn đường bất kỳ (OMA)       7.0 dB
Nhận tần số ngắt điện 3 dB trên, mỗi làn       12.3 GHz
Khẳng định LOS LOSD     -20 dBm
Khẳng định LOS LOSA -35     dBm
LOS trễ LOSH 0,5     dB


































































































Thông tin đặt hàng:




QSFP-40G-SR4 40Gb / giây Đầu nối MPO / MTP 150m, Đa chế độ, 850nm
QSFP-40G-LR4 40Gb / s 10km Đầu nối LC hai mặt, Chế độ đơn, 1270-1330nm
QSFP-40G-ER4 40Gb / s Đầu nối LC hai mặt 40km, Chế độ đơn, 1270-1330nm
QSFP-40G-LR-S 40Gb / giây Đầu nối PSM4 MPO 2km, Chế độ đơn, 1310nm
QSFP-40G-LR-S 40Gb / giây Đầu nối PSM4 MPO 10 km, Chế độ đơn, 1310nm
QSFP-40G-LX4 40Gb / giây Đầu nối LC song công 150m, Đa chế độ (OM3), 1270-1330nm
QSFP-40G-LX4 40Gb / s Đầu nối LC hai mặt 2km, Chế độ đơn, 1270-1330nm
