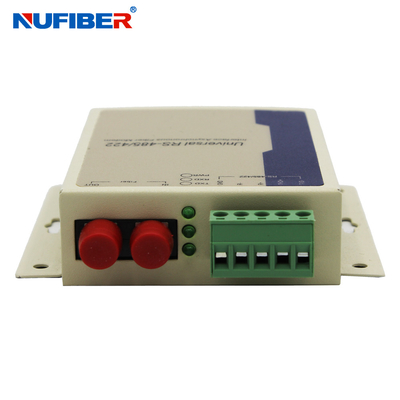

GM268SM-F20 Bộ chuyển đổi nối tiếp sang sợi quang SM Duplex 20km Tốc độ tín hiệu kiểm tra tự động

Mô tả sản phẩm

Bộ chuyển đổi nối tiếp sang sợi quang RS485 / 422 Modem sợi quang SM Duplex 20km GM268SM-F20

Sự miêu tả

Model 268 là một loại MODEM cáp quang giao diện RS-485/422 có nhiều chức năng và kinh tế hơn.Đó là sự lựa chọn tốt nhất để kết nối RTU với bộ điều khiển HOST hoặc SCADA.Nó sử dụng sợi quang làm phương tiện truyền tải, tăng chức năng truyền tải của hệ thống.Thiết bị thông tin liên lạc hạn chế uy hiếp hiệu quả đối với sét đánh, sét lan truyền, nhiễu loạn điện từ trong môi trường an toàn.

Chức năng và Đặc điểm

a) Hỗ trợ giao diện RS-485 / RS-422

b) Không đồng bộ, trỏ tới điểm, tốc độ lên đến 120Kbps

c) Hỗ trợ đầu vào nguồn 5V DC

d) Chống sét lan truyền 1500W, bảo vệ tĩnh điện 15KV

e) Cổng RS-485/422 hỗ trợ 32 nút (có thể lựa chọn thợ may tay 128 nút)

f) Bước sóng làm việc: 1310nm

g) Tốc độ tín hiệu kiểm tra tự động, truyền tự động không có độ trễ

Nguyên tắc hoạt động

Giao diện: hỗ trợ EIA RS-485, tiêu chuẩn RS-422

Tốc độ: 0-120Kbps

Khoảng cách truyền: Cổng RS-485/422 1200m, cổng quang đa chế độ 2KM, chế độ đơn 20KM

Môi trường làm việc: -25℃ đến 70℃

Hướng dẫn về hình thức

Loại giao diện: Khối đầu cuối 5 bit (RS-485/422), lựa chọn đa chế độ giao diện ST / SC / FC, lựa chọn một chế độ giao diện FC / SC / ST

L * W * H: 100mm * 69mm * 22mm

Vỏ: Sắt

Màu trắng

Trọng lượng: 230g

Ghim xác định

Giao diện sợi quang

IN --------- Đầu vào sợi quang

OUT --------- Đầu ra sợi quang

Cổng RS-422

T + --------- RS-422 Gửi +

T- --------- RS-422 Gửi -

R + --------- Đã nhận RS-422 +

R- -------- Đã nhận RS-422 -

GND --------- Mặt đất

Cổng RS-485

D + --------- RS-485 +

D- --------- RS-485-

GND --------- Mặt đất

Đèn báo giải thích

Nguồn: Chỉ báo nguồn

RxD: Giao diện sợi quang nhận chỉ báo

TxD: Giao diện sợi quang gửi chỉ báo
